文章来源：河南宏基hnhjwd       发布时间：2022.5.2

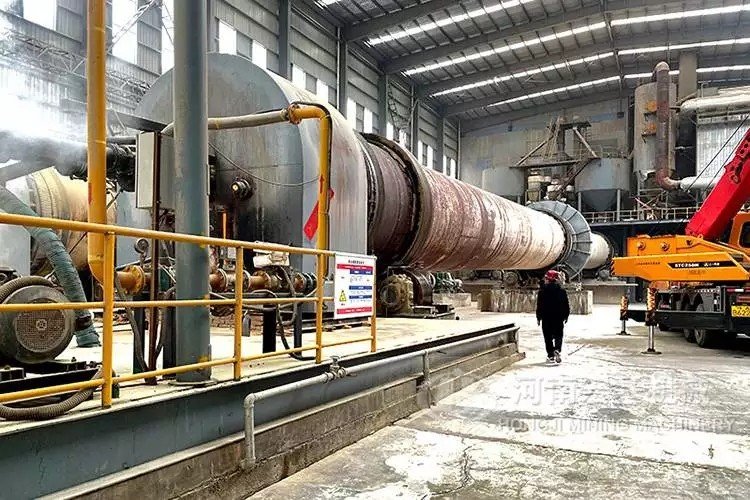

　　13838079974虽然还是清晨，但是河南宏基确早早开始忙碌起来，因为今天是个***日子，江西客户定制的回转在今天安排发货啦！据悉，客户的原料为锂矿石，对煅烧出的碳酸锂成品要求比较严，主要用于锂电池的生产。我们的徐工听完特意到现场进行了实地考察，根据实际情况进行了回转窑的设计，双方广图纸的问题就进行了几次的商讨。本次定制的回转窑客户很是满意，不仅产量达标，服务也到位，是个***的合作伙伴。

　　转化焙烧：锂辉石精矿从精矿库人工送至斗式提升机提升至精矿仓，再经圆盘给料机和螺旋给料机加入碳酸锂回转窑窑尾，利用窑尾预热段高温气体干燥精矿，精矿在煅烧段约1200℃左右的温度下进行晶型转化焙烧，由α型(单斜晶系，密度3150kg/m3)转化为β型锂辉石（四方晶系，密度2400kg/m3，即焙料），转化率约98%。

　　酸化焙烧：焙料经冷却段降温后由窑头出料，再经自然冷却和球磨机研磨细到0.074mm粒级在90%以上后，输送到酸化焙烧窑尾矿仓，再经给料机和螺旋输送机加入混酸机中与浓硫酸(93%以上)按一定比例(浓硫酸按焙料中锂当量过剩35%计，每吨焙料需浓硫酸约0.21t)混合均匀后，加入酸化焙烧室中，在250～300℃左右的温度下进行密闭酸化焙烧30～60min，焙料中β型锂辉石同硫酸反应，酸中氢离子置换β型锂辉石中的锂离子，使其中的Li2O与SO42-结合为可溶于水的Li2SO4，得到酸化熟料。

　　调浆浸出和洗涤：熟料经冷却浆化，使熟料中可溶性硫酸锂溶入液相，为减轻溶液对浸出设备的腐蚀，用石灰石粉浆中和熟料中的残酸，将pH值调至6.5～7.0，并同时除去大部分铁、铝等杂质，浸出液固比约2.5，浸出时间约0.5h。浸出料浆经过滤分离得到浸出液，约含Li2SO4 100g/L(Li2O 27g/L)，滤饼即为浸出渣，含水率约35%。浸出渣附着液中含硫酸锂，为减少锂损失，浸出渣经逆向搅拌洗涤，洗液再返回调浆浸出。

　　浸出液净化：焙料在酸化焙烧时，除碱金属能和硫酸起反应生产可溶性的相应硫酸盐外，其他的铁、铝、钙、镁等也与硫酸反应生产相应的硫酸盐。在浸出过程中虽能除去熟料中的部分杂质，但其余杂质仍留在浸出液中，需继续净化除去，才能保证产品质量。浸出液净化采用碱化除钙法，用碱化剂石灰乳(含CaO100～150g/L)碱化浸出液，将pH值提高至11～12，使镁、铁水解成氢氧化物沉淀。再用碳酸钠溶液(含Na2CO3 300g/L)与硫酸钙反应生产碳酸钙沉淀，从而除去浸出液中的钙和碱化剂石灰乳带入的钙。碱化除钙料浆经液固分离，所得溶液即为净化液，钙锂比小于9.6×10－4，滤饼即为钙渣，返回调浆浸出。

　　净化液蒸发浓缩：净化液因硫酸锂浓度低，锂沉淀率低，不能直接用于锂沉淀或制氯化锂，需先用硫酸将净化液调至pH6～6.5，经三效蒸发器蒸发浓缩，使浓缩液中硫酸锂浓度达200g/L(含Li2O 60g/L)。浓缩液经压滤分离，滤液即完成液供下工序使用，滤饼即完渣返回调浆浸出。

　　现在咨询，可免费获取：

　　1、一份详细的设备报价单；

　　2、技术经理一对一的选型指导；

　　3、免预约带料时机（可寄料视频试机）；

　　4、免费到场考察，专车接待等

　　5、咨询购机可享万元/8-9折等不同优惠折扣
